1.本實用新型涉及智慧候車亭技術領域，尤其涉及一種智慧候車亭邊緣算力中心設備。
背景技術：
2.智能候車亭上的顯示屏將用于顯示車輛的到站預報信息，包括線路預報、地點預報和時間預報，向乘客實時交替顯示到達該站的某一條線路的某一趟車離到站的情況，顯示即將到達前面幾個站的時間，如果出現車輛堵塞情況，以便及時調整乘車路線，這樣候車乘客可直觀清楚地了解到所等候車輛已駛達的站點、距離到達本站還要多長時間，緩解候車時的焦慮情緒。
3.而現有智慧候車亭上的算力中心設備主要包括三個模塊：算力板總裝模塊、控制模塊、電源模塊，這三個模塊之間通常都是通過電纜連接，三者之間電纜連線較多，而安裝的殼體都是固定在智慧候車亭上，而算力設備的組件均安裝在殼體內部，導致整個安裝架視野的開闊性差，工作人員操作范圍狹隘，使得工作人員在安裝架上安裝或維護儀器、元件時操作較為不舒適。
4.因此，有必要提供一種智慧候車亭邊緣算力中心設備解決上述技術問題。
技術實現要素：
5.為解決上述技術問題，本實用新型提供一種便于安裝、維護且提高了線纜與算力總裝設備連接穩定的智慧候車亭邊緣算力中心設備。
6.本實用新型提供的智慧候車亭邊緣算力中心設備包括：安裝殼體、降幅機構和散熱機構，安裝殼體內安裝有抽拉承載屜，且抽拉承載屜通過滑動連接器與安裝殼體滑動連接，兩組用于降低安裝殼體振幅的降幅機構對稱安裝在安裝殼體的底部，且降幅機構包括固定塊、u型桿、限位環、彈簧和固定板，u型桿的水平段貫穿固定塊開設的滑動通孔并與滑動通孔，且u型桿兩側的垂直端均與安裝殼體的底部固定連接，u型桿水平段靠近拐角處均固定套設有限位環，且固定塊兩側u型桿的水平段上均串接有彈簧，固定塊的底部固定安裝有固定板，用于對安裝殼體內安裝算力設備組件進行散熱的散熱機構安裝在安裝殼體上。
7.優選的，散熱機構包括儲水箱和冷卻管，儲水箱固定安裝在安裝殼體的頂部，且儲水箱的兩側壁分別開設有若干個等距分布的排水口和進水口，冷卻管的一端與排水口固定連接，且冷卻管的另一端與進水口固定連接，儲水箱上排水口低于進水口，且排水口內安裝有潛水泵，冷卻管呈回形針狀并采用銅管。
8.優選的，滑動連接器包括安裝板和滑動桿，安裝板固定安裝在安裝殼體的底部，且安裝板內開設有多條平行分布的滑動腔，每一個滑動腔中均安裝有滑動連接的滑動桿，滑動桿與抽拉承載屜擋板的內壁固定連接。
9.優選的，抽拉承載屜的擋板上固定安裝有多個彈性橡膠軟管，且彈性橡膠軟管的端口固定內嵌有束口彈力環。
10.優選的，彈簧的一端與限位環的內環壁固定連接，且彈簧的另一端與固定塊的端面固定連接。
11.優選的，抽拉承載屜插設在安裝殼體內，且抽拉承載屜與降幅機構平行設置。
12.與相關技術相比較，本實用新型提供的智慧候車亭邊緣算力中心設備具有如下有益效果：
13.1、本實用新型中抽拉承載屜為三面開放式架構，從而抽拉承載屜的開闊性強，操作范圍不狹隘，使得工作人員在抽拉承載屜底板上安裝或維護算力板總裝元件、控制元件以及電源元時較為便捷，將與算力設備連接的線纜穿過彈性橡膠軟管并與候車亭連接線路連接，使得在抽拉承載屜滑出抽拉承載屜后線纜不易出現彎折、拉緊等問題；
14.2、本實用新型開啟潛水泵使得儲水箱內的水液不斷的沿著冷卻管進行循環流動，而冷卻管的一部分管道分布在安裝殼體的內頂壁，因此可以帶走安裝殼體內算力設備產生的熱量，避免了安裝殼體內熱量聚集而導致溫度過高使得儀器、元件使用壽命降低。
附圖說明

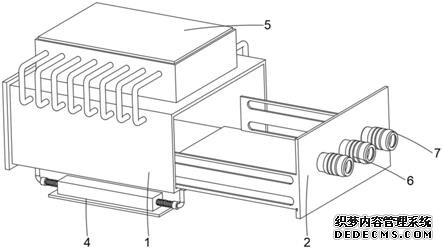

15.圖1為本實用新型提供的智慧候車亭邊緣算力中心設備的一種較佳實施例的結構示意圖；
16.圖2為圖1所示安裝殼體底部的結構示意圖；
17.圖3為圖1所示降幅機構的結構示意圖；
18.圖4為圖1所示散熱機構的結構示意圖。
19.圖中標號：1、安裝殼體，2、抽拉承載屜，3、滑動連接器，31、安裝板，32、滑動桿，4、降幅機構，41、固定塊，42、u型桿，43、限位環，44、彈簧，45、固定板，5、散熱機構，51、儲水箱，52、冷卻管，6、彈性橡膠軟管，7、束口彈力環。
具體實施方式
20.下面結合附圖和實施方式對本實用新型作進一步說明。
21.請結合參閱圖1、圖2、圖3和圖4，其中，圖1為本實用新型提供的智慧候車亭邊緣算力中心設備的一種較佳實施例的結構示意圖；圖2為圖1所示安裝殼體底部的結構示意圖；圖3為圖1所示降幅機構的結構示意圖；圖4為圖1所示散熱機構的結構示意圖。智慧候車亭邊緣算力中心設備包括：安裝殼體1、降幅機構4和散熱機構5。
22.在具體實施過程中，如圖1和圖2所示，安裝殼體1內安裝有抽拉承載屜2，且抽拉承載屜2通過滑動連接器3與安裝殼體1滑動連接，而滑動連接器3包括安裝板31和滑動桿32，安裝板31固定安裝在安裝殼體1的底部，且安裝板31內開設有多條平行分布的滑動腔，每一個滑動腔中均安裝有滑動連接的滑動桿32，滑動桿32與抽拉承載屜2擋板的內壁固定連接，且抽拉承載屜2插設在安裝殼體1內，而抽拉承載屜2的擋板上固定安裝有多個彈性橡膠軟管6，且彈性橡膠軟管6的端口固定內嵌有束口彈力環7。
23.需要說明的是：將抽拉承載屜2滑出安裝殼體1，而抽拉承載屜2為三面開放式架構，從而抽拉承載屜2的開闊性強，操作范圍不狹隘，使得工作人員在抽拉承載屜2底板上安裝或維護算力板總裝元件、控制元件以及電源元時較為便捷，為提高算力設備各個組件的安全性在抽拉承載屜2上可進行安裝平面鎖，同時將與算力設備連接的線纜穿過彈性橡膠
軟管6并與候車亭連接線路連接，使得在抽拉承載屜2滑出抽拉承載屜2后線纜不易出現彎折、拉緊等問題，而彈性橡膠軟管6上的彈性橡膠軟管6可以提高彈性橡膠軟管6與線纜連接的穩定性。
24.參考圖1和圖4所示，用于對安裝殼體1內安裝算力設備組件進行散熱的散熱機構5安裝在安裝殼體1上，而散熱機構5包括儲水箱51和冷卻管52，儲水箱51固定安裝在安裝殼體1的頂部，且儲水箱51的兩側壁分別開設有若干個等距分布的排水口和進水口，冷卻管52的一端與排水口固定連接，且冷卻管52的另一端與進水口固定連接，儲水箱51上排水口低于進水口，且排水口內安裝有潛水泵，冷卻管52呈回形針狀并采用銅管。
25.需要說明的是：開啟潛水泵使得儲水箱51內的水液不斷的沿著冷卻管52進行循環流動，而冷卻管52的一部分管道分布在安裝殼體1的內頂壁，因此可以帶走安裝殼體1內算力設備產生的熱量，避免了安裝殼體1內熱量聚集而導致溫度過高使得儀器、元件使用壽命降低。
26.參考圖1和圖3所示，兩組用于降低安裝殼體1振幅的降幅機構4對稱安裝在安裝殼體1的底部，且降幅機構4包括固定塊41、u型桿42、限位環43、彈簧44和固定板45，u型桿42的水平段貫穿固定塊41開設的滑動通孔并與滑動通孔，且u型桿42兩側的垂直端均與安裝殼體1的底部固定連接，u型桿42水平段靠近拐角處均固定套設有限位環43，且固定塊41兩側u型桿42的水平段上均串接有彈簧44，固定塊41的底部固定安裝有固定板45，而彈簧44的一端與限位環43的內環壁固定連接，且彈簧44的另一端與固定塊41的端面固定連接。
27.需要說明的是：利用螺釘將固定板45固定在智慧候車亭邊緣處，而在抽拉承載屜2滑動時，會導致安裝殼體1隨著u型桿42沿著固定板45水平滑動，從而彈簧44受到壓縮，因此降低了安裝殼體1的擺動，進而減小了連接線纜的擺動幅度，提高了線纜與原件連接的穩定性。
28.其中，抽拉承載屜2與降幅機構4平行設置。
29.本實用新型提供的智慧候車亭邊緣算力中心設備的工作原理如下：
30.利用螺釘將固定板45固定在智慧候車亭邊緣處，將抽拉承載屜2滑出安裝殼體1，而抽拉承載屜2為三面開放式架構，從而抽拉承載屜2的開闊性強，操作范圍不狹隘，使得工作人員在抽拉承載屜2底板上安裝或維護算力板總裝元件、控制元件以及電源元時較為便捷，為提高算力設備各個組件的安全性在抽拉承載屜2上可進行安裝平面鎖，同時將與算力設備連接的線纜穿過彈性橡膠軟管6并與候車亭連接線路連接，使得在抽拉承載屜2滑出抽拉承載屜2后線纜不易出現彎折、拉緊等問題，而彈性橡膠軟管6上的彈性橡膠軟管6可以提高彈性橡膠軟管6與線纜連接的穩定性，而在抽拉承載屜2滑動時，會導致安裝殼體1隨著u型桿42沿著固定板45水平滑動，從而彈簧44受到壓縮，因此降低了安裝殼體1的擺動，進而減小了連接線纜的擺動幅度，提高了線纜與原件連接的穩定性，開啟潛水泵使得儲水箱51內的水液不斷的沿著冷卻管52進行循環流動，而冷卻管52的一部分管道分布在安裝殼體1的內頂壁，因此可以帶走安裝殼體1內算力設備產生的熱量，避免了安裝殼體1內熱量聚集而導致溫度過高使得儀器、元件使用壽命降低。
31.本實用新型中涉及的電路以及控制均為現有技術，在此不進行過多贅述。
32.在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是
為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
33.以上僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
